製品№
HVI1658-40A/B
製品の説明
高電圧絶縁 (HVI) 電源ケーブル LSR シリーズは、 2 成分プラチナ触媒電圧耐液状シリコーン ゴムです。この製品は、2 つのA と B(透明な灰色)を混ぜ、A:B の混合比は 1:1 にする必要があります。 HVI 電源ケーブル付属品 LSR は、高拡張性、優れたインデックス、高引裂性、優れた電気的特性などを備えています。射出成形、高速加硫をサポートし、高電圧に耐久できます。このLSRは、通常66KV、110KV、220KVの冷縮中絶、絶縁チューブ、ジョイントその他に使用されます。
保存
30℃ 以下の冷暗所にて保存します。この製品の使用期限は12 ヶ月です。
使用方法

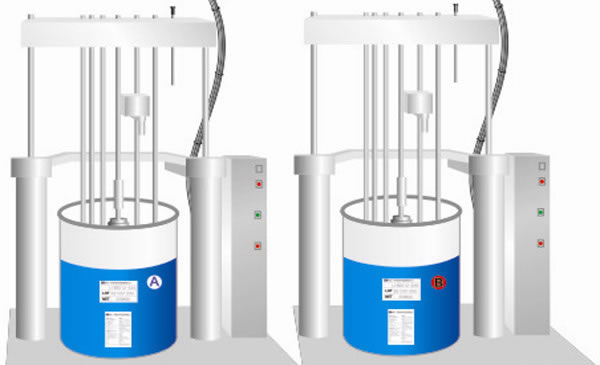

Aと B は、計量と混合単位の平均によって元の容器から加熱した金型に直接注入することができます。型のサイズによって異なりますが、90℃から150℃ の温度でシリコーンゴムは数分で硬化します。期限は、23℃以下混合後3日から7日です。 機械を長時間未使用の場合は、パイプや機械を清潔にして保管してください。
包装
HVI 電源ケーブル付属品 LSR は、20 kg または 200 kg の樽に詰められています。
硬化前 | 物性 | 試験方法 | 単位 | HVI1658-40A/B |
外観 (色) | A、B 共に透明の灰色 | |||
固形分 | % | 100 | ||
粘度 | DIN53019 | mPa.s | (8 ~ 10)×104 | |
硬化後 | 比重 | D792 | 1.13 | |
ショア硬度 | D2240 | A | 44 ~ 46 | |
引張強度 | D412 | MPa | ≥9.0 | |
破断伸び | D412 | % | ≥750 | |
引裂き強度 | D624B | KN/m | ≥40 | |
テンション セット: 120℃で15時間、300%の拡張を保ってください | D412 DIE C | % | < 8 | |
体積抵抗率 | IEC60093 | Ω.cm | 1.0×1015 | |
誘電率 | IEC60250 | 2.8 | ||
誘電正接 | IEC60250 | 0.0016 | ||
耐トラッキング性 | IEC60587 | grade | 1A 4.5 | |
絶縁耐力 | IEC60243 | KV/mm | 26 |
注:
79 回転粘度計成形条件によって粘度を測定: 高圧140℃の場合10 分間で硬化します。加硫条件:標準の 180℃で4 時間 GB 略を加硫します。上記の技術特性は参考用です。成形条件詳細については直接お問い合わせください。
中国に拠点を置くHVI 電源ケーブル付属品 LSR シリーズのサプライヤーです。当社の製品は、高品質と低価格です。インド、マレーシア、タイ、韓国、パキスタン、エジプト、トルコ、ナイジェリア、ポーランド、ウクライナ、イギリス、アメリカ合衆国、オーストラリア、ブラジル、チリ、メキシコその他の国で需要がふえています。絶縁体 LSR をお探しの際は、お気軽にお問い合わせください。
