中電圧冷収縮抵抗器LSRシリーズ
製品№
LIM1510-35A/B, LIM1510-45A/B
製品の説明

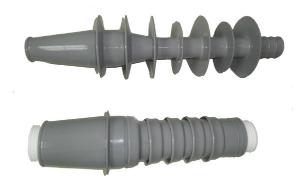

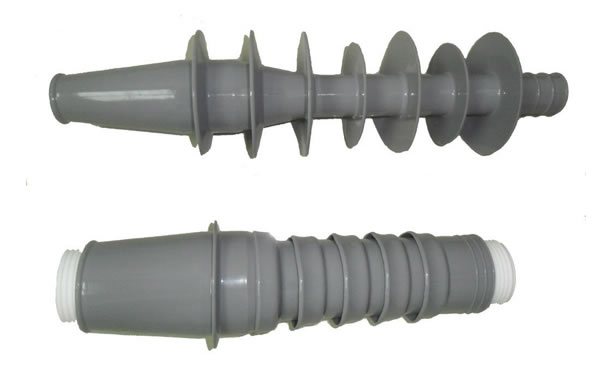

中電圧冷収縮電源ケーブル付属品 LSRシリーズ は、2 成分プラチナ触媒液状のシリコーンゴムです。この製品は 2 つの A （透明）B （灰色）を混ぜます。A:B の混合比は 1:1 にする必要があります。この LSR は耐トラッキング性 IEC60587に従って 1A3.5 クラスです。当社の冷収縮電源ケーブル付属品 LSR は、高拡張性、優れたインデックス、高引裂性等を備えています。射出成形と高速加硫をサポートしています。この LSR は冷収縮後、絶縁チューブ、ジョイントなどその他に使用されます。
保存
30℃ 以下の冷暗所で保存します。使用期限は12ヶ月です。
使用方法

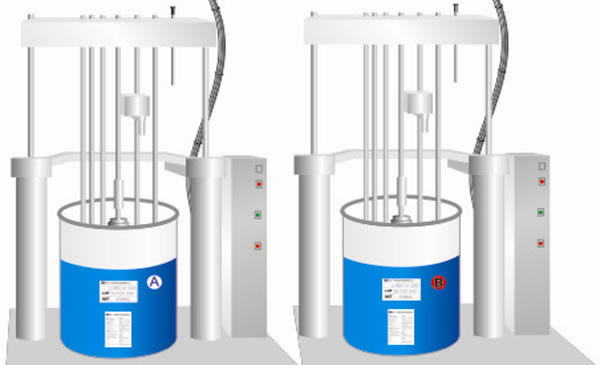

Aと Bは計量と混合単位の平均によって元の容器から加熱した金型に直接注入することができます。サイズの型によって異なりますが、90℃から150℃ の温度でシリコーンゴムは数分で硬化します。期限は、混合後23℃以下で3日から7日間です。 機械を長時間未使用の場合は、パイプと機械を清潔に保管してください。
包装
冷収縮電源ケーブル付属品 LSRシリーズ は、20 kg または 200 kg 樽に詰められています。
| 硬化前 | 物性 | 試験方法 | 単位 | LIM1510-35A/B | LIM1510-45A/B |
| 外観 (色) | A透明、B 灰色 | ||||
| 固形分 | % | 100 | 100 | ||
| 粘度 | DIN53019 | mPa.s | (40 ~ 80)×104 | (40 ~ 80)×104 | |
| 硬化後 | 比重 | D792 | 1.13 | 1.13 | |
| ショア硬度 | D2240 | A | 34 ~ 37 | 34 ~ 37 | |
| 引張強度 | D412 | MPa | ≥ 8.5 | ≥ 8.5 | |
| 破断伸び | D412 | % | ≥ 800 | ≥ 800 | |
| 引裂き強度 | D624B | KN/m | ≥ 30 | ≥ 30 | |
| テンション セット: 15 300% 拡張子そのまま 120 ℃ で時間 | D412 DIE C | % | ≤ 8 | ≤ 8 | |
| 体積抵抗率 | IEC60093 | Ω.cm | 1.9×1014 | 1.0×1015 | |
| 誘電率 | IEC60250 | 2.8 | 2.8 | ||
| 誘電正接 | IEC60250 | 0.0016 | 0.0016 | ||
| 耐トラッキング性 | IEC60587 | grade | 1A3.5 | 1A4.5 | |
| 絶縁耐力 | IEC60243 | KV/mm | 26 | 26 | |
注：
79 回転粘度計成形条件によって、粘度を測定: 高圧 140℃ で 10 分間硬化します。加硫条件:標準の 180℃ で 4 時間 GB 略を加硫します。上記の技術特性は参考用です。成形条件詳細については直接お問い合わせください。
中国に拠点を置く森日のシリコーン会社は、液体シリコーン材料とサプライヤーです。当社製品は高品質、低価格です。インド、マレーシア、タイ、韓国、パキスタン、エジプト、トルコ、ナイジェリア、ポーランド、ウクライナ、イギリス、アメリカ合衆国、オーストラリア、ブラジル、チリ、メキシコ、台湾、その他の国で需要が増えています。
