液状シリコーンゴム プラグ用(LSR)
基本製品:
LIM1520-50 A ・ B
製品の説明
LIM1520-50 Ａ/B は射出成形の 2つの部分液絶縁シリコーン ラバーです。このシリコーン ゴムはシリコーンのプラグの製造のために開発されました。すべてのLSR シリーズがプラチナの硬化物の重量によって 1:1 の比率で混合されています。
主な用途
エラストマーの材料はシリコーンプラグを製作に最適です。
使用方法

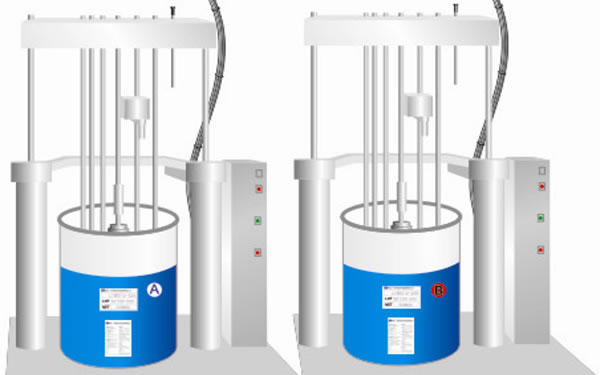

液体のシリコーンゴム (A と B) は、それぞれ 20 kg または 200 kg の樽に詰められています。ＡとＢ2 つを混ぜ、混合比は1:1でスタティック ミキサーを使用します。AとB は 23℃以下で混合後、７日間保存できます。 機械を長時間未使用の場合、パイプと機械を常に清潔にしてください。
包装
20 kg/樽または 200 kg/樽
| 硬化前 | 物性 | 試験方法 | 単位 | LIM1520-50A/B |
| 外観 (色) | A: 透明 B: 赤 | |||
| 固形分 | % | 100 | ||
| 粘度 | DIN53019 | mPa.s | (80-90) x 104 | |
| 硬化後 | ショア硬度 | D2204 | A | 51 ~ 53 |
| 引張強度 | D412 | MPa | ≥8 | |
| 破断伸び | D412 | % | ≥500 | |
| 引裂き強度 | D624B | KN/m | ＞ 28 | |
| 体積抵抗率 | IEC60093 | Ω.cm | 1.0 x 1015 | |
| 弾力性 | IEC60250 | % | ≥ 60 | |
| 線収縮率 | JISK 6301 | % | ≤2.2 | |
| テンション セット | D412 DIE C | % | ≤ 4.5 |
注:
保存方法: 電気的導電性ゴムは湿気、直射日光を避け冷暗所にて保存します。使用期限は12ヶ月です。
79 回転粘度計を用いて粘度を調べます。
成形条件: 高圧 140℃ で 10 分間硬化
養生条件: 200 ℃で2 時間硬化
上記の技術特性は参考用です。製品についての詳細は、お電話またはメールでお気軽にお問い合わせください。
お問合せ
